Весы вагонные электронные РД-Д предназначены для взвешивания в движении вагонов и составов из них.
Вагонные весы РД-Д состоят из грузоприемного устройства и вторичного преобразователя. Грузоприемное устройство весов встраивается в железнодорожный путь и представляет собой модульную конструкцию. В зависимости от модели весов грузоприемное устройство весов состоит из одного или нескольких весоизмерительных участков (ВУ), а также заездных и промежуточных платформенных модулей. Вторичный динамический преобразователь передает результаты измерений на персональный компьютер.
Нагрузка Max – от 30 до 200т.
Достоинства
За более, чем 15-летний опыт изготовления весов для взвешивания транспорта в движении нами разработаны универсальные алгоритмы обработки сигналов тензодатчиков. Специальное программное обеспечение, построенное на базе этих алгоритмов, позволяет взвешивать любые типы вагонов колеи 1520мм, расположенные в составе в любой последовательности.
- Высокая надежность – гарантия 18 месяцев
- В конструкции весов используются тензодатчики из нержавеющей стали (IP68)
- Программное обеспечение входит в стандартный комплект поставки
- Простота монтажа и обслуживания
- Имеют сертификат OIML
Соответствие стандартам
Вагонные весы РД-Д выпускаются в соответствии с требованиями ГОСТ Р 53228-2008, ГОСТ 30414, Международным Рекомендациям МОЗМ Р76 и Международным Рекомендациям МОЗМ Р 106.
Вагонные весы внесены в Госреестр средств измерений РФ под № 43894-10.
Вагонный весы внесены в Госреестр Реестр средств измерений Р.Беларусь № РБ 03 02 0924 04.
Стандартные опции
Модельный ряд
|
Тип взвешиваемых вагонов |
Тип |
Схема весов |
Нагрузка мах, тонн |
|
Поосное взвешивание |

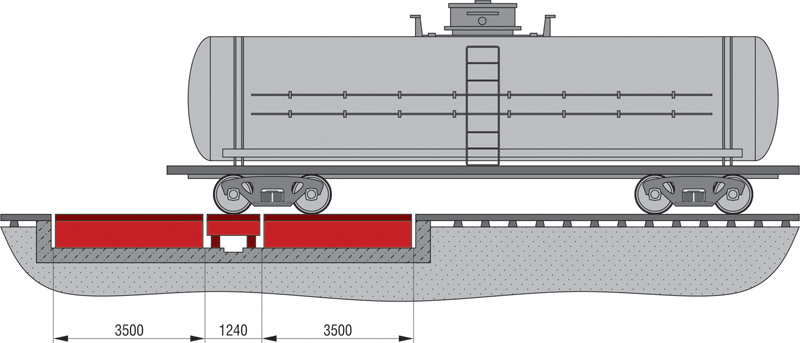

РД-ДО-30 |
3,5+1,24+3,5 м |
30 |
|
Потележечное взвешивание |

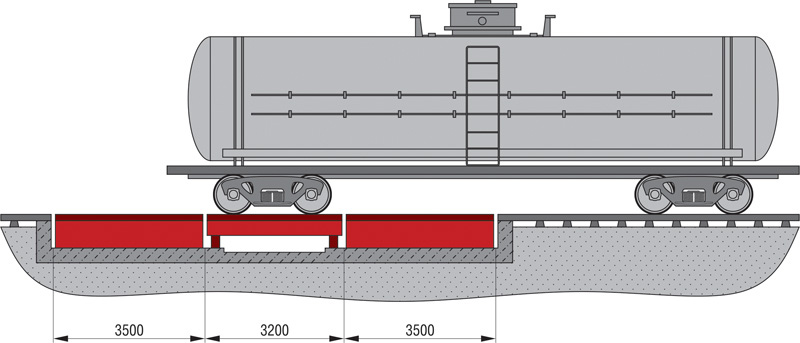

РД-ДТ-50 |
3,5+3,2+3,5 м |
50 |
|
Четырехосные — повагонное, Шести-, восьмиосные — Потележечное взвешивание |

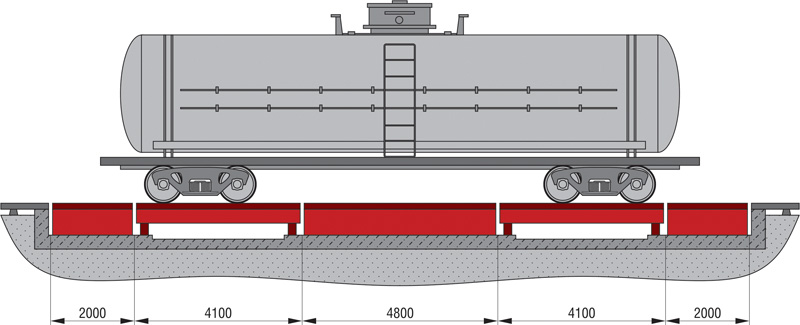

РД-ДВ |
2,0+4,1+4,8+4,1+2,0 м |
200 |
Технические характеристики
|
Класс точности взвешивания в статическом режиме по ГОСТ 29329 (МОЗМ Р 76) |
средний (III) |
|
Класс точности взвешивания в движении по ГОСТ 30414 (МОЗМ Р106)* |
0,2; 0,5; 1; 2 |
|
Класс точности датчиков по ГОСТ Р 8.726-2010 (Р МОЗМ Р 60) |
С3… С5 |
|
Диапазон рабочих температур |
-30… +40 (-45… +50) |
|
Степень защиты блока ПД по ГОСТ 14254 |
IP65 |
|
Направление движения через весы |
двустороннее |
|
Максимальная скорость движения через весы, км/ч |
10 |
|
Электрическое питание |
220В/50Гц |
|
Потребляемая мощность, не более, ВА |
200 |
|
Средняя наработка на отказ, не менее, ч |
2000 |
|
Гарантийный срок, мес. |
18 |
* – Конкретное значение класса точности и соответствующие ему пределы допускаемой погрешности для конкретного экземпляра весов гарантируется изготовителем в зависимости от состояния подъездных путей в месте установки весов, а также от состояния и видов вагонов, подлежащих взвешиванию, и указывается им в эксплуатационной документации.
Комплектация
Стандартная комплектация
- Грузоприемное устройство (комплект модулей в сборе с рельсами Р65 с подкладками)
- Комплект опорных закладных деталей железобетонного основания
- Комплект весоизмерительных датчиков в сборе с узлами встройки
- Преобразователь динамический ПД
- Типовой чертеж железобетонного основания для весов
- Стандартное программное обеспечение
- Гарантия 18 мес.
