Коробка зажигания FCB24\FCE24 является частью систем контроля температуры SC5-96 и STC1600. С помощью коробки зажигания FCB24\FCE24 осуществляется поджег и контроль пламени с использованием всего одного электрода.

Коробка зажигания FCB24\FCE24 контролирует зажигание горелок и продолжает следить за пламенем в процессе работы.

Если пламя случайно погасло, то коробка зажигания будет предпринимать попытки повторного поджога в течении 7 секунд. В случае повторного затухания пламени, коробка зажигания закрывает газовый клапан в качестве меры безопасности для предотвращения несчастных случаев, вызванныхутечкой газа.

За состоянием горелки можно легко наблюдать с помощью световых индикаторов красного и желтого цвета. На корпусе коробки зажигания нарисована схема подключения, что позволяет легко установить коробку зажигания правильно.

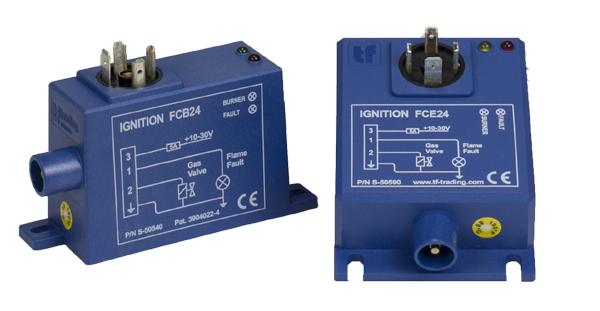

Коробка зажигания FCB24 и FCE24 одинаковы по своим электрическим характеристикам, функциональности и способу подключения, но различаются по своим размерам.

Коробка зажигания FCB24 и FCE24 полностью совместимы со старыми моделями FCA12V, FCA24V и FCA30V.

Ignition Box Specifications
Артикул

S-50540 (FCB24)
S-50590 (FCE24)

Напряжение питания  12/24 Volt System (10-30VDC)
Потребляемый ток Typical at 24 VDC 100 mA Max. 200 mA
Размеры (ДхШхВ) 105x35x70 mm (FCB24)
105x70x40 mm (FCE24)
Вес 230g (FCB24)
250g (FCE24)
Температура хранения -40°C to 85°C
Температура работы -10°C to 85°C
Выходной ток на клапан Max. 2.5 A
Минимальная частота искры 10Hz
Срабатывание при отсутствии пламени 7 sec.
